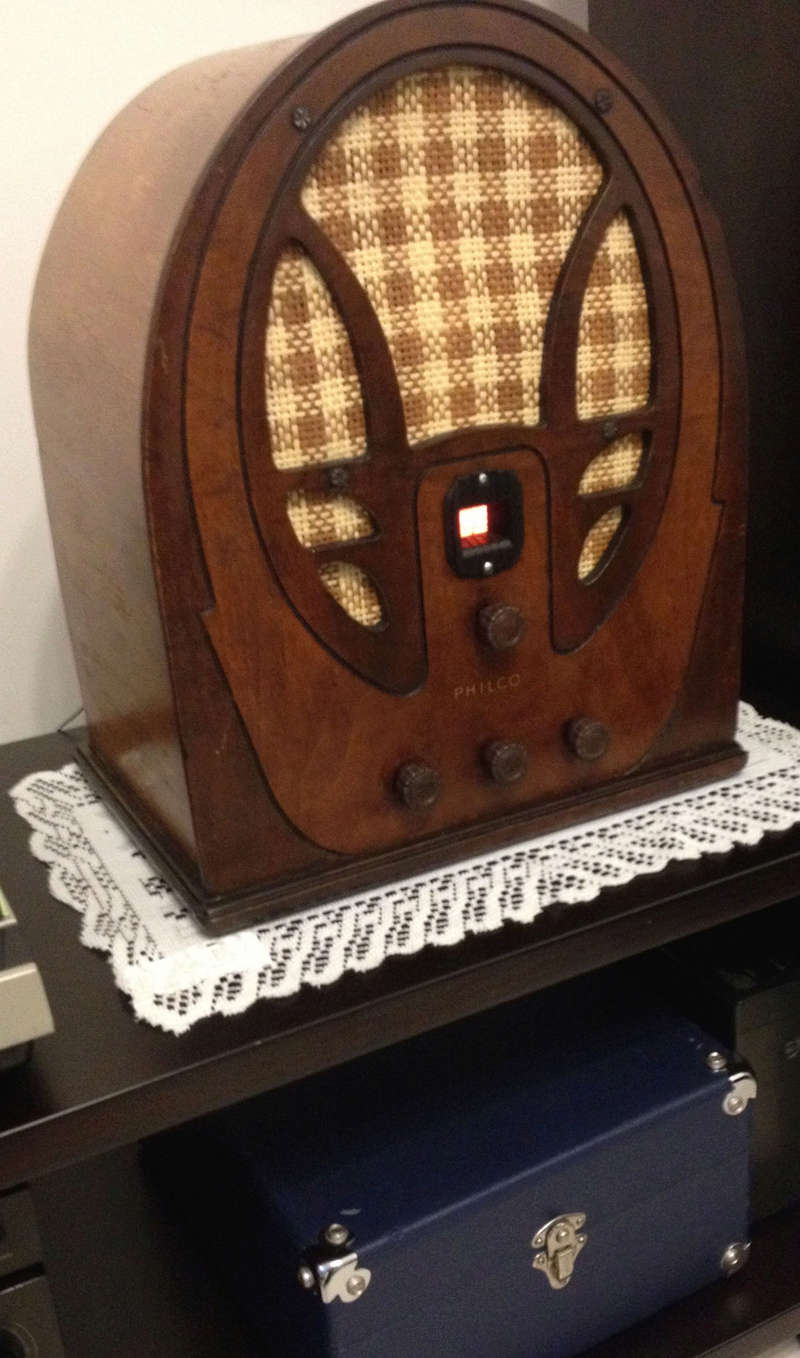

Restauracion radio a tubos Philco modelo 66 tipo catedral del año 1934

Mensaje por nostronomo el Sáb Abr 23, 2016 8:43 pm

Buenas tardes amigos, les quiero mostrar un proyecto de restauración que me lleva ya un tiempo ocupado,
recibí la radio en un estado muy penoso, polvo por todos los lados, faltaba 1 tubo, uno no era el que debería ser,
el parlante hecho trizas, la caja en sí bastante bien.
Pues hoy recibí los tubos que faltaban, los otros controlados, toco cambiar uno.
Una vez montados el primer intento, no paso nada, la radio prendía pero no sonaba,
así que decidí cambiarle todos los condensadores de papel por nuevos y véase, la radio funciona.
Lo más peliagudo está solucionado, queda la caja y la tela de protección del parlante.



Aqui unas fotos del avance de los trabajos














nostronomo

Mensajes : 18
Fecha de inscripción : 16/04/2016

Volver arriba Ir abajo

Re: Restauracion radio a tubos Philco modelo 66 tipo catedral del año 1934

Mensaje por kirkstars el Dom Abr 24, 2016 2:49 am

Very Happy :clap: :clap: :clap: Felicitaciones Juan,lindo laburo te estuvo llevando este proyecto :clap: :clap: ..Gracias por las fotos y el video en el avance :clap: Esperaremos con gusto,ver como queda al final :clap: Un abrazo cheers
avatar
kirkstars

Mensajes : 14724
Fecha de inscripción : 14/08/2010
Localización : Mar del Plata

Volver arriba Ir abajo

Re: Restauracion radio a tubos Philco modelo 66 tipo catedral del año 1934

Mensaje por yorugua3 el Dom Abr 24, 2016 6:20 am

Evidentemente tienes una gran capacidad para las restauraciones y devolverles su esplendor a este tipo de reliquias !!!
Felicitaciones Juan !!! y gracias por compartir el proceso !!!
:clap: :clap: :clap: : cheers :salud: .........popcorn popcorn
avatar
yorugua3

Mensajes : 5634
Fecha de inscripción : 10/09/2013
Localización : Uruguay

Volver arriba Ir abajo

Re: Restauracion radio a tubos Philco modelo 66 tipo catedral del año 1934

Mensaje por El Sordo el Dom Abr 24, 2016 6:41 am

Muy buen trabajo, aunque peligroso. a que voltaje esta el chasis ? microw
avatar
El Sordo

Mensajes : 2550
Fecha de inscripción : 16/11/2012
Localización : por el momento, desconocida

Volver arriba Ir abajo

Re: Restauracion radio a tubos Philco modelo 66 tipo catedral del año 1934

Mensaje por Sonos el Dom Abr 24, 2016 9:38 am

No tuviste que cambiar el electrolitico, o tambien lo reemplazaste??
En la mayoría de los casos este componente es el que mas influye, claro siempre y cuando las valvulas esten ok. Tengo una parecida solo que es tipo catedral esperando su turno de restauracion.....felicitaciones por tu trabajo y por devolver a la vida estos nobles aparatos, al final es un trabajo ecologico y placentero, que mas podemos pedir para sentirnos felices???
avatar
Sonos

Mensajes : 748
Fecha de inscripción : 19/02/2016

Volver arriba Ir abajo

Re: Restauracion radio a tubos Philco modelo 66 tipo catedral del año 1934

Mensaje por Bzz el Dom Abr 24, 2016 12:38 pm

Excelente Very Happy :salud: :salud: :salud:
avatar
Bzz

Mensajes : 2282
Fecha de inscripción : 08/04/2010

Volver arriba Ir abajo

Re: Restauracion radio a tubos Philco modelo 66 tipo catedral del año 1934

Mensaje por nostronomo el Dom Abr 24, 2016 1:42 pm

@El Sordo escribió:Muy buen trabajo, aunque peligroso. a que voltaje esta el chasis ? microw
Pues la radio funciona a 110V, de resto no sabria decirte, tenia el aparato desconectado cuando le cambie los condensadores.

@Sonos escribió:No tuviste que cambiar el electrolitico, o tambien lo reemplazaste??
En la mayoría de los casos este componente es el que mas influye, claro siempre y cuando las valvulas esten ok

Que es el electrolitico? Las valvulas estan todos ok.
Me lo puedes decir donde se encuentra en el diagrama?



Saludos Juan

nostronomo

Mensajes : 18
Fecha de inscripción : 16/04/2016

Volver arriba Ir abajo

Re: Restauracion radio a tubos Philco modelo 66 tipo catedral del año 1934

Mensaje por Nahuel el Dom Abr 24, 2016 2:38 pm

Felicitaciones, que belleza la electrónica antigua para el que le gusta meter mano. Saludos
Nahuel
avatar
Nahuel

Mensajes : 20
Fecha de inscripción : 22/12/2015
Localización : Pcia de BsAs

Volver arriba Ir abajo

Re: Restauracion radio a tubos Philco modelo 66 tipo catedral del año 1934

Mensaje por Sonos el Dom Abr 24, 2016 9:12 pm

@Sonos escribió:No tuviste que cambiar el electrolitico, o tambien lo reemplazaste??
En la mayoría de los casos este componente es el que mas influye, claro siempre y cuando las valvulas esten ok

Que es el electrolitico? Las valvulas estan todos ok.
Me lo puedes decir donde se encuentra en el diagrama?



Saludos Juan[/quote]

Es el condensador que está en la fuente de alimentación, al lado de la válvula rectificadora. En todas las radios de "tensión positiva" eran así. Habitualmente en estas radios era lo primero que fallaba, y por eso el chasis en tu caso está seguramente a 110 V. Como sugirió "El Sordo" guarda que el chasis te puede dar una linda patada.....
El nombre correcto es "condensador de filtro" aunque vulgarmente se lo llama "el electrolítico" que en realidad estaba compuesto por DOS condensadores electrolíticos adentro de una carcaza. Habitualmente este es el primero que muere.
Saludos!
avatar
Sonos

Mensajes : 748
Fecha de inscripción : 19/02/2016

Volver arriba Ir abajo

Re: Restauracion radio a tubos Philco modelo 66 tipo catedral del año 1934

Mensaje por El Sordo el Lun Abr 25, 2016 6:20 am

Si me aceptas una sugerencia, esos cables con cubierta de tela son un peligro, si podes cambialos. Y no toques el chasis con el aparato encendido (ni siquiera enchufado ), seguro te levanta en la pata.
avatar
El Sordo

Mensajes : 2550
Fecha de inscripción : 16/11/2012
Localización : por el momento, desconocida

Volver arriba Ir abajo

Re: Restauracion radio a tubos Philco modelo 66 tipo catedral del año 1934

Mensaje por BestiaTester el Lun Abr 25, 2016 10:55 am

que laburo...!!
avatar
BestiaTester

Mensajes : 45
Fecha de inscripción : 08/04/2010
Localización : Sta. Rosa (LP)

Volver arriba Ir abajo

Re: Restauracion radio a tubos Philco modelo 66 tipo catedral del año 1934

Mensaje por nostronomo el Lun Abr 25, 2016 10:28 pm

@Sonos escribió:

Que es el electrolitico? Las valvulas estan todos ok.
Me lo puedes decir donde se encuentra en el diagrama?



Saludos Juan

Es el condensador que está en la fuente de alimentación, al lado de la válvula rectificadora. En todas las radios de "tensión positiva" eran así. Habitualmente en estas radios era lo primero que fallaba, y por eso el chasis en tu caso está seguramente a 110 V. Como sugirió "El Sordo" guarda que el chasis te puede dar una linda patada.....
El nombre correcto es "condensador de filtro" aunque vulgarmente se lo llama "el electrolítico" que en realidad estaba compuesto por DOS condensadores electrolíticos adentro de una carcaza. Habitualmente este es el primero que muere.
Saludos![/quote]

Creo que ese no lo cambie, yo solo cambie los que estan echos como de papel.
Pienso que te refieres a este, esta al lado de la valvula rectificadora, tiene tres cables que salen, 2 de un lado y uno del otro.


Yo dije 110V por que la tengo enchufada a ese voltage, dentro del circuito no se cuanto tendra.

Cambiar todo ese poco de cables es mucho trabajo, y ahora que esta funcionando no me atrevo, no la valla a dañar

nostronomo

Mensajes : 18
Fecha de inscripción : 16/04/2016

Volver arriba Ir abajo

Re: Restauracion radio a tubos Philco modelo 66 tipo catedral del año 1934

Mensaje por Sonos el Lun Abr 25, 2016 10:38 pm

De acuerdo mi amigo, si funciona no hay que seguir haciendo nada. No se repara lo que está funcionado bien!!!!
Pero si de golpe se para, por favor empieza por ahí. Ya es una sorpresa (para mi) que no hayas tenido que cambiarlo.
Si lees en este condensador una inscripción de tensión de trabajo, por ejemplo 200 V, entonces el circuito es de 110 V, que estoy casi casi seguro que debe ser así.
Sds
avatar
Sonos

Mensajes : 748
Fecha de inscripción : 19/02/2016

Volver arriba Ir abajo

Re: Restauracion radio a tubos Philco modelo 66 tipo catedral del año 1934

Mensaje por nostronomo el Lun Abr 25, 2016 10:40 pm

Listo, gracias por el consejo.
Saludos

nostronomo

Mensajes : 18
Fecha de inscripción : 16/04/2016

Volver arriba Ir abajo

Re: Restauracion radio a tubos Philco modelo 66 tipo catedral del año 1934

Mensaje por santo1478 el Sáb Mayo 28, 2016 7:40 pm

Lindo laburo...:clap:

santo1478

Mensajes : 26
Fecha de inscripción : 16/02/2014

Volver arriba Ir abajo

Re: Restauracion radio a tubos Philco modelo 66 tipo catedral del año 1934

Mensaje por RANDOM el Sáb Mayo 28, 2016 10:45 pm

¡Impresionante el trabajo Nostronomo! Solo para entendidos... Saludos.

:clap: :clap: :clap: :clap:
avatar
RANDOM

Mensajes : 130
Fecha de inscripción : 13/12/2015
Localización : Argentina

Volver arriba Ir abajo

Re: Restauracion radio a tubos Philco modelo 66 tipo catedral del año 1934

Mensaje por darioelportuges el Lun Jun 27, 2016 7:26 pm

Hola nostronomo, en realidad te conviene cambiar los condensadores indicados como: 49 y 50 en el circuito para que cuando fallen (y seguro que van a fallar) no quemen la válvula 80, si no queres gastar y a la ves reciclar, estos valores de capacidad los encontras dentro de las lámparas de bajo consumo que los tubos dejan de funcionar y el oscilador electrónico casi siempre queda operativo.
Saludos y felicitaciones por la Restauración/Reparación.
avatar
darioelportuges

Mensajes : 31
Fecha de inscripción : 16/06/2016

Volver arriba Ir abajo

Re: Restauracion radio a tubos Philco modelo 66 tipo catedral del año 1934

Mensaje por nostronomo el Lun Jun 27, 2016 10:49 pm

@darioelportuges escribió:Hola nostronomo, en realidad te conviene cambiar los condensadores indicados como: 49 y 50 en el circuito para que cuando fallen (y seguro que van a fallar) no quemen la válvula 80, si no queres gastar y a la ves reciclar, estos valores de capacidad los encontras dentro de las lámparas de bajo consumo que los tubos dejan de funcionar y el oscilador electrónico casi siempre queda operativo.
Saludos y felicitaciones por la Restauración/Reparación.

Hola Dario y gracias por tu información.
Mirando bien el circuito de la radio creo que el 49 falta por completo, recorriendo el cableado no me encuentro con ningún condensador confundido
Para el 50 recibí de un conocido uno que se supone sirve como repuesto, lo que pasa es que tiene 3 polos y no se cual es cual en respecto al que está en la radio (que creo fue cambiado alguna vez porque tiene cables con la asolación de plástico)
Aquí te dejo unas imágenes, tal vez tú me sepas indicar.
Pasa algo si falta el 49? En realidad funciona todo.
Este es el repuesto, se supone deberia ser und doble condensador de 8.0 uF




y este es el que esta en la radio



Saludos Juan

nostronomo

Mensajes : 18
Fecha de inscripción : 16/04/2016

Volver arriba Ir abajo

Re: Restauracion radio a tubos Philco modelo 66 tipo catedral del año 1934

Mensaje por darioelportuges el Vie Jul 01, 2016 6:29 am

Hola, en realidad ese condensador que te dieron deveria tener la misma edad que tu radio (yo NO lo usaría) si queres usarlo al lado de cada pata tiene el dibujo y el común o chasis es la conexión del bote, la pata que va con válvula es el de 15Mf.
OjO que el de 20Mf no se usa en tu radio.
En cuanto el que falta si lo pones va a sacar el mmmmmmmm (ruido de fondo) y puede ser un valor ligeramente mayor (entre 5 y 10 Mf) que el del circuito.
Saludos y suerte.
avatar
darioelportuges

Mensajes : 31
Fecha de inscripción : 16/06/2016

Volver arriba Ir abajo

Re: Restauracion radio a tubos Philco modelo 66 tipo catedral del año 1934

Mensaje por miguelseb el Vie Jul 01, 2016 7:34 am

Magnífico trabajo Juan!! :clap: :clap: :clap: alabar alabar alabar Gracias por mostrarlo, es sumamente interesante Very Happy ok1

cheers cheers cheers
avatar
miguelseb

Mensajes : 2322
Fecha de inscripción : 03/05/2013
Localización : Valencia (España)

Volver arriba Ir abajo

Re: Restauracion radio a tubos Philco modelo 66 tipo catedral del año 1934

Mensaje por Hernan Torres el Mar Jul 26, 2016 4:14 pm

Gracias por compartir Oscar! increible como estaba todo armado antes. Saludos!

avatar
Hernan Torres

Mensajes : 152
Fecha de inscripción : 05/10/2014

Volver arriba Ir abajo

Re: Restauracion radio a tubos Philco modelo 66 tipo catedral del año 1934

Mensaje por Diegoff el Miér Jul 27, 2016 8:58 am

que buen trabajo! gracias por las fotos
avatar
Diegoff

Mensajes : 682
Fecha de inscripción : 04/01/2013

Volver arriba Ir abajo
